Un impianto di produzione nel nord della Cina aveva bisogno di bloccare l'accesso pedonale perimetrale contro intrusioni, arrampicate e passaggi a due, senza dover presidiare ogni cancello con una guardia. L'impianto ha installato tornelli a tutta altezza semiautomatici al suo ingresso principale per il personale e al corridoio del laboratorio riservato. Anni dopo l'installazione, le unità funzionano continuamente senza alcun guasto registrato.
Contesto del Cliente
Posizione:Nord della Cina — inverni freddi, polvere, ampie oscillazioni stagionali di temperatura
Settore:Impianto di produzione / industriale
Punti di accesso:Ingresso principale per il personale e corridoio di un laboratorio riservato
Requisito di sicurezza:Controllo pedonale ad alta sicurezza, anti-arrampicata, rigoroso anti-passaggio a due
Schema operativo:Due cambi turno al giorno, più traffico di appaltatori e visitatori
Il Problema di Sicurezza
L'impianto si trova in una zona industriale aperta dove la sola recinzione perimetrale non era sufficiente. Tre rischi hanno guidato la specifica:
Arrampicata e scavalcamento.Barriere a battente o a tripode alte fino alla vita possono essere scavalcate in pochi secondi; l'impianto necessitava di una barriera abbastanza alta da rendere impraticabile l'arrampicata.
Passaggio a due e piggybacking.Due persone che passano con una sola tessera autorizzata era una routine al cambio turno — e inaccettabile per un revisore.
Rotazione inversa.Una volta all'interno del rotore, le braccia potevano essere spinte all'indietro per far passare una seconda persona.
Soluzione Consegnata e Specifiche Tecniche
Parametro
Specifica
Beneficio di Sicurezza
Tipo di prodotto
Tornello a tutta altezza semiautomatico
La gabbia a tutta altezza blocca l'arrampicata e lo scavalcamento
Dimensioni
L2400 × L1350 × H2200 mm
L'altezza complessiva di 2200 mm non lascia appigli o appoggi per un intruso
Configurazione del rotore
Rotore a 120°, tre bracci
Una persona per rotazione di 120° — la cabina ammette un solo corpo alla volta
Funzione anti-inversione
Blocco anti-inversione a 60°
Le braccia non possono essere spinte all'indietro durante la transizione; elimina il percorso di piggybacking
Controllo del passaggio a due
Logica della cabina a ingresso singolo
Ogni tessera autorizzata produce esattamente una rotazione, una persona
Meccanismo
Gruppo di movimento zincato giallo
Il rivestimento in zinco resiste alla corrosione e all'abrasione in condizioni di forte polvere
Modalità operativa
Semiautomatico (spinta manuale, ritorno ammortizzato)
Nessuna usura del motore dovuta a cicli continui; sicuro per traffico di turni ad alto volume
Registro di servizio
5–8 anni, nessun guasto segnalato
Verificato dal cliente dopo anni di funzionamento sul campo
Perché il tornello a tutta altezza semiautomatico è stata la scelta giusta
I tornelli a tutta altezza motorizzati sono veloci, ma il motore è la parte più esposta all'usura con due pesanti cambi turno al giorno, e un cancello bloccato al cambio turno è una crisi operativa. Un'unità semiautomatica elimina il rischio: l'utente spinge il rotore e un meccanismo ammortizzato lo riporta in posizione. Nessun ciclo del motore centinaia di volte al giorno, nessun controller che si guasti, e nessun guasto di corrente che possa intrappolare qualcuno nella cabina.
Come funziona il design anti-arrampicata e anti-passaggio a due
Anti-arrampicata. A 2200 mm di altezza con pannelli laterali chiusi e una gabbia larga 1350 mm, la struttura non presenta punti di presa. I bracci del rotore si trovano ben al di sopra dell'altezza della vita, quindi nessuno può scavalcare dall'alto o passare tra i bracci e il telaio.
Rotore a 120°, una persona per rotazione. Il rotore a tre bracci divide la cabina in tre settori da 120°. La spinta attraverso avanza esattamente un settore — la geometria stessa impone l'ingresso di una sola persona, indipendentemente dal software.
Blocco anti-inversione a 60°. Una volta che il rotore si muove di 60° oltre la posizione di riposo, si innesta un blocco meccanico e i bracci non possono essere spinti all'indietro. Un passante che segue un titolare di tessera non ha via d'uscita; la seconda persona è fisicamente esclusa.
Durata in un clima del nord della Cina
Inverni sotto zero, sabbia eolica e forte polvere estiva sono difficili per l'hardware esterno. Il meccanismo zincato giallo è stato scelto proprio per questo: lo strato di zinco si sacrifica prima dell'acciaio di base, in modo che le superfici di appoggio del rotore e i nottolini di blocco rimangano liberi da ruggine e abrasione. Con un'architettura semiautomatica, il numero di componenti soggetti a usura è ridotto — da qui 5–8 anni di funzionamento senza guasti sul meccanismo originale.
Risultati e Feedback del Cliente
All'ingresso principale, i nuovi tornelli a tutta altezza hanno ripristinato la regola di una tessera per persona al picco del cambio turno senza aumentare il numero di guardie. Il corridoio del laboratorio è ora veramente riservato: non esiste un percorso di arrampicata e il blocco anti-inversione a 60° ha chiuso il varco di piggybacking segnalato dal team di revisione. Il registro di manutenzione non mostra guasti in 5–8 anni di servizio.
Conclusione
Questo progetto di fabbrica nel nord della Cina dimostra perché il tornello a tutta altezza rimane la soluzione di riferimento ovunque siano richieste prestazioni anti-arrampicata e anti-passaggio a due. Una gabbia di 2200 mm, un rotore per persona singola da 120°, un blocco anti-inversione da 60° e un meccanismo zincato resistente all'usura lavorano insieme come garanzia meccanica, e l'operazione semiautomatica elimina il motore dall'equazione di affidabilità.
In una università pubblica nella provincia del Guangdong, Cina, il team di gestione del campus ha sostituito i vecchi cancelli d'ingresso in tre punti pedonali ad alto traffico — l'ingresso principale della biblioteca, l'atrio dell'edificio didattico e la zona dei dormitori — con una serie ditornelli a battente senza spazzole. Il campus ospita più di 20.000 studenti e personale, e i precedenti cancelli semplicemente non potevano assorbire il picco mattutino delle 7:40-8:20. Dopo una gara d'appalto competitiva, l'università ha selezionato una configurazione a battente senza spazzole, dal prezzo economico, che ha prodotto guadagni misurabili in termini di produttività senza superare il budget di capitale.
Contesto del cliente
Località: Provincia del Guangdong, Cina (clima subtropicale umido, alto volume pedonale)
Settore: Istruzione superiore — campus universitario pubblico
Popolazione servita: Oltre 20.000 studenti, docenti e personale del campus
Punti di accesso aggiornati: Ingresso biblioteca, atrio edificio didattico, zona dormitori
Credenziali di accesso: Carta smart campus / codice QR / integrazione riconoscimento facciale
Sfide affrontate dall'università
Accumulo di code nelle ore di punta. I vecchi cancelli a battente consentivano circa 15-18 persone al minuto; le code si estendevano per 40-60 metri nella piazza del campus ogni mattina.
Costi di manutenzione elevati. I motori con spazzole richiedevano frequenti sostituzioni delle spazzole nel clima umido del Guangdong, generando costi ricorrenti di manodopera e tempi di inattività.
Preoccupazioni per la sicurezza. Gli studenti che camminavano con ombrelli, laptop e zaini colpivano frequentemente le ali in movimento; le vecchie unità non avevano una protezione efficace contro i rimbalzi.
Disciplina di bilancio. Essendo un'istituzione pubblica, l'università richiedeva una soluzione economica con un basso costo totale di proprietà su un ciclo di vita di cinque anni.
Finestra di installazione ristretta. I lavori dovevano essere completati durante le otto settimane della pausa estiva.
Soluzione fornita e specifiche tecniche
Il modello selezionato è un tornello a battente senza spazzole a corsia singola con ali in acrilico trasparente, fornito nell'ingombro compatto mostrato di seguito.
Parametro
Specifiche
Beneficio del progetto
Dimensioni
L1500 × L280 × H990 mm
La larghezza compatta del mobile di 280 mm preserva lo spazio del corridoio, mentre la lunghezza di 1500 mm ospita un'ala a corsa completa
Sistema di azionamento
Motore DC senza spazzole
Nessuna usura delle spazzole di carbone, funzionamento esente da manutenzione, minore rumorosità e vita utile molto più lunga
Scheda di controllo
Scheda di controllo motore senza spazzole
Feedback di posizione accurato, rampa di accelerazione fluida, autodiagnostica all'avvio
Ali della barriera
Acrilico trasparente
Visibilità completa per il personale di sicurezza, aspetto moderno, resistente agli urti e facile da pulire
Produttività
25-30 persone al minuto
Circa il 60% in più di flusso di picco rispetto ai cancelli sostituiti
Protezione da collisione
Anti-collisione meccanica + anti-collisione resistente alla forza (doppia protezione)
Le ali assorbono e rimbalzano all'impatto; la coppia del motore si limita prima che si verifichino lesioni o danni
Posizionamento
Configurazione economica ad alto volume
Miglior rapporto costo per corsia nella valutazione della gara d'appalto
Dati di prestazione dopo la consegna
Metrica
Prima dell'aggiornamento
Dopo l'aggiornamento
Produttività verificata per corsia
15-18 persone/min
25-30 persone/min
Lunghezza della coda al picco mattutino
40-60 m
Meno di 10 m
Manutenzione spazzole motore
Ogni 6 mesi
Nessuna richiesta (senza spazzole)
Incidenti segnalati di impatto con le ali
Settimanali ricorrenti
Zero segnalazioni di infortuni nel primo semestre
Durata dell'installazione
—
Completata entro le 8 settimane della pausa estiva
Come funziona in pratica il design a doppia anti-collisione
Due strati indipendenti proteggono gli studenti alla linea del cancello:
Anti-collisione meccanica. L'ala in acrilico è montata su una frizione a molla. Quando uno studente sfiora o colpisce l'ala, l'ala cede fisicamente invece di fermarsi di colpo, quindi torna automaticamente alla sua posizione di riposo. Nessun blocco del motore, nessuna ala rotta.
Anti-collisione resistente alla forza. Il controller senza spazzole monitora continuamente la corrente del motore. Se la resistenza supera la soglia configurata — ad esempio una persona che si appoggia all'ala — l'azionamento inverte istantaneamente e rilascia, limitando la forza applicata ben al di sotto del livello che potrebbe causare lesioni.
Per un campus in cui gli studenti camminano spalla a spalla con ombrelli, carrelli e biciclette contemporaneamente, questa combinazione si è rivelata il fattore decisivo nel punteggio della gara d'appalto.
Perché è stata scelta la configurazione senza spazzole
L'aria umida e salmastra del Guangdong è notoriamente dura con i motori con spazzole: le spazzole di carbone si usurano rapidamente e i commutatori si corrodono. Passando a un motore senza spazzole e a una scheda di controllo senza spazzole, l'università ha eliminato la singola voce di manutenzione ricorrente più importante dal suo budget quinquennale. Parallelamente, l'azionamento senza spazzole funziona in modo più silenzioso — un punto importante per l'ingresso della biblioteca — e fornisce una coppia più costante durante l'intero ciclo dell'ala, che è esattamente ciò che richiede il mantenimento di 25-30 persone al minuto.
Risultati e feedback del cliente
Durante il primo semestre completo di funzionamento, i tre punti di accesso aggiornati hanno gestito il picco mattutino senza che una singola coda si estendesse oltre la piazza d'ingresso. La sicurezza del campus ha segnalato zero infortuni da impatto con le ali e il team delle strutture ha confermato che non è stata richiesta alcuna manutenzione del motore. Il responsabile del progetto dell'università ha riassunto semplicemente il risultato: i cancelli sonoeconomici, durevoli e veloci — precisamente le tre priorità stabilite all'inizio della gara d'appalto.
Conclusione
Questo progetto universitario nel Guangdong dimostra che un tornello a battente senza spazzole ben specificato ed economicamente posizionato può fornire affidabilità di livello enterprise con un budget da istituzione pubblica. Dimensioni compatte, ali in acrilico trasparente, produttività verificata di 25-30 persone al minuto e protezione anti-collisione multistrato meccanica più resistente alla forza costituiscono insieme un modello ripetibile per progetti di controllo accessi in campus, fabbriche e parchi d'ufficio in tutto il mondo.
L'atrio di un edificio per uffici è uno degli ingressi più visibili e frenetici di qualsiasi proprietà commerciale. Deve gestire un elevato flusso giornaliero di dipendenti e visitatori, apparire abbastanza elegante da abbinarsi al marchio dell'edificio e impedire l'accesso non autorizzato, tutto contemporaneamente. Questo caso illustra un progetto di accesso all'atrio costruito attorno a cancelli a battente senza spazzole con rilevamento a infrarossi a 8 coppie e accesso combinato riconoscimento facciale + codice QR.
Contesto del progetto
Il sito era l'atrio principale di un moderno edificio per uffici. La direzione necessitava di una soluzione di controllo del passaggio che si integrasse in un interno pulito e contemporaneo, gestendo al contempo il traffico di punta nelle ore di punta. I requisiti chiave erano chiari:
Un aspetto elegante e minimalista per abbinarsi al design dell'atrio
Passaggio veloce e affidabile per i dipendenti durante le ore di punta
Due metodi di accesso: riconoscimento facciale e codice QR
Rilevamento accurato anti-coda per prevenire accessi non autorizzati
Basso rumore e lunga durata per un funzionamento giornaliero continuo

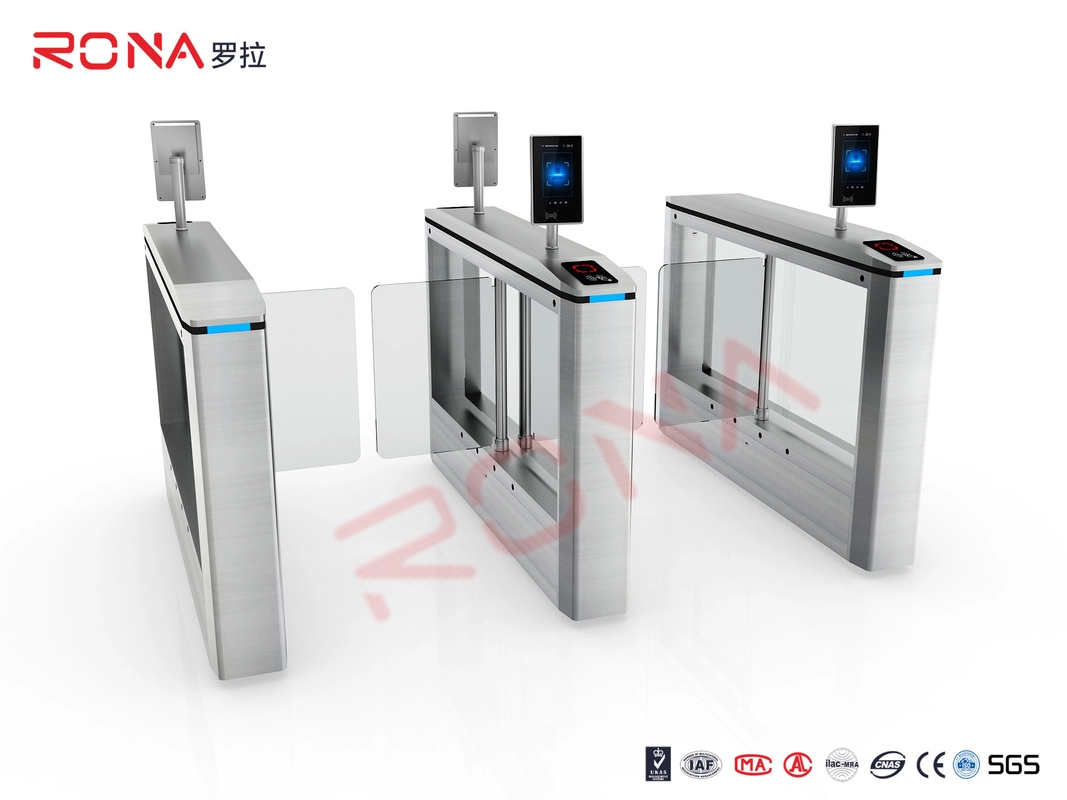

La Soluzione: Cancelli a Battente Senza Spazzole
La configurazione scelta è stata una serie di cancelli a battente senza spazzole installati all'ingresso dell'atrio. Le barriere a battente offrono un passaggio ampio e naturale adatto agli ambienti d'ufficio, mentre il motore senza spazzole offre veri vantaggi in un atrio che funziona tutto il giorno: funzionamento più fluido e silenzioso, minore usura meccanica, maggiore efficienza energetica e manutenzione ridotta nel corso della vita del prodotto. L'armadio sottile e aerodinamico del cancello e la finitura pulita offrono esattamente l'aspetto semplice ed elegante richiesto dal cliente.
Rilevamento a infrarossi a 8 coppie
Ogni corsia era dotata di 8 coppie di sensori a infrarossi. Una densa matrice a infrarossi migliora notevolmente l'accuratezza del rilevamento: distingue una persona da una borsa o da un carrello, traccia la direzione del movimento e previene il tailgating, una funzione critica di sicurezza in un atrio d'ufficio dove personale e visitatori passano fianco a fianco. Questo rilevamento denso rende anche il cancello più veloce e sicuro da attraversare, poiché le porte non si chiuderanno su un utente legittimo a metà passaggio.
Accesso Riconoscimento Facciale + Codice QR
Lo strato di accesso combinava terminali di riconoscimento facciale con lettori di codici QR, offrendo all'edificio due metodi di ingresso complementari. I dipendenti possono entrare a mani libere con verifica facciale, mentre visitatori, appaltatori e personale temporaneo utilizzano codici QR emessi tramite il sistema di gestione dei visitatori. La combinazione mantiene l'esperienza conveniente per gli utenti abituali e controllata per gli ospiti, senza aggiungere un cancello separato o un punto di controllo manuale.
Riepilogo Configurazione Prodotto
Articolo
Specifiche
Tipo di prodotto
Cancello a battente senza spazzole
Applicazione
Atrio principale di un edificio per uffici
Rilevamento a infrarossi
8 coppie per corsia
Metodi di accesso
Riconoscimento facciale + codice QR
Finitura
Design semplice ed elegante
Funzioni chiave
Anti-coda, anti-collisione, funzionamento silenzioso
Risultati e Vantaggi
Flusso di punta fluido con accesso facciale a mani libere
Gestione flessibile dei visitatori tramite codici QR
Affidabile anti-coda grazie al rilevamento a infrarossi a 8 coppie
Motori senza spazzole silenziosi e a bassa manutenzione adatti al funzionamento tutto il giorno
Un ingresso pulito e moderno che completa l'immagine del marchio dell'edificio
Conclusione
Per gli atri degli edifici per uffici, la giusta soluzione di controllo del passaggio bilancia aspetto, velocità, sicurezza e affidabilità. Combinando cancelli a battente senza spazzole, rilevamento a infrarossi a 8 coppie e accesso facciale + QR, questo progetto offre un ingresso elegante, facile da usare e sicuro per progettazione, un riferimento pratico per progetti di atri commerciali simili.
